概述

作为一款优异的三维仿真工具，ANSYS Q3D Extractor可以设计用在高速电子设备上的先 进电子封装和连接器，或者设计用在电力分配、电力电子和电力传动系统中的高功率汇流排和功率变化器件。Q3D Extractor可计算任意载流结构的寄生参数：频变电阻、电感、电容和电导（RLCG）。通过精 确提取这些电气参数，用户能在生产前仿真和验证产品的性能，从而减少设计时间和制作样机的成本。

Q3D Extractor能高效地对基于机械或电气（版图）CAD数据的电子结构进行三维和二维电磁场仿真，通过简单地对导入结构指 定材料属性、Source和Sink，即可对模型进行电磁性能分析。除了可直接输出RLCG等效电路，还能得到电流和电压的分布、CG和RL参数矩阵。

Q3D Extractor能自动生成多种格式的网表，包括SML（ANSYS Simplorer格式）和SPICE，Touchstone格式的器件或无源互联网络的多端口S参数，并且能动态链接ANSYS Desinger和Simplorer，仿真频变效应。

三维实体建模

Q3D Extractor包含功能完备的三维实体建模器和用户模型接口选件，可以导入或创建任意三维高频电子结构，比如连接器、过孔、键合丝、焊球、信号走线和电源底层等。此外，Q3D Extractor也可实现低频结构建模，比如交流传动功率母线、直流连接线和IGBT模块封装结构等。

强大的自适应网格技术让用户更快速的、更方便的得到场量计算结果

特色功能

电源和信号完整性分析

ANSYS Q3D Extractor具有生成高精度电路仿真用降阶（RLCG）模型能力，是理想的电源和信号完整性分析工具。Q3D Extractor可以用提取的数据研究串扰、地弹、互连延时和振铃，同事可以考察多层PCB、先 进电子封装和三维片上无源器件等高速电子设计的性能。

Q3D Extractor求解影响触摸屏灵敏度的互容值

电力电子设计

Q3D Extractor可简化用于混合动力汽车（HEVs）和电力分配系统的电离电子设备设计，可优化逆变器结构，优化母线电感、过压和短路电流。Q3D Extractor新版本支持磁性材料，可以快速分析变压器、扼流圈以及其他用在电源中的元件，能快速深入地分析个性化设计的磁特性。

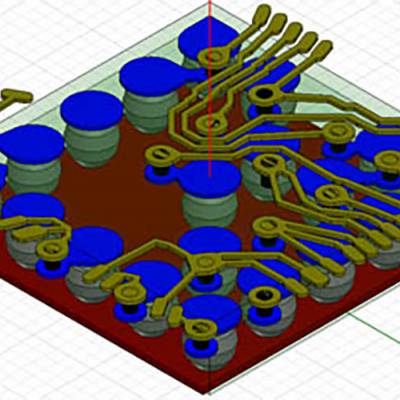

Q3D是电子封装设计电气参数提取的理想工具

场路协同仿真

Q3D Extractor可与Simplorer或ANSYS Desinger链接，实现先 进的信号和电源完整性预测的理想流程。Q3D Extractor可考虑电气寄生参数对电路性能的影响，让使用者能修改设计参数以达到产品指标，其内嵌的两维提取模块可以生成基于有限元算法的高精度传输线模型。

通过AnsoftLinks for EDA接口，所有业 界主流EDA设计都可导入到Q3D Extractor和其他ANSYS电磁场仿真产品中

ANSYS Workbench集成

ANSYS寄生参数提取工具Q3D无缝集成于ANSYS Workbench平台。基于ANSYS Workbench平台，Q3D提取的DC损耗数据可直接用于热性能分析。这种功能尤其适用于直流电源连接器以及母排的性能分析。除此之外，利用ANSYS Workbench平台，结合ANSYS DesignXplorer，Q3D可以进行良率分析；可进行经验设计（DoE）研究，用于6σ分析。

Q3D可与后续CFD流体或热分析进行散热与发热计算
